راهنمای جامع، کاربرد و قیمت فلنج آلومینیومی در پایپینگ صنعتی

نشتی سیالات، خوردگی شدید اتصالات و تحمیل اضافه بار به سازه‌های تحت فشار، سالانه هزاران دلار به صنایع پتروشیمی، دریایی و هوایی خسارت وارد می‌کند. هنگامی که وزن سازه عاملی تعیین‌کننده است یا محیط عملکردی شدیداً خورنده بوده و متریال‌های آهنی دچار زنگ‌زدگی زودرس می‌شوند،  قیمت فلنج آلومینیومی مهندسی‌شده‌ترین و به‌صرفه‌ترین راه‌حل اتصال در خطوط انتقال سیالات به‌شمار می‌رود.

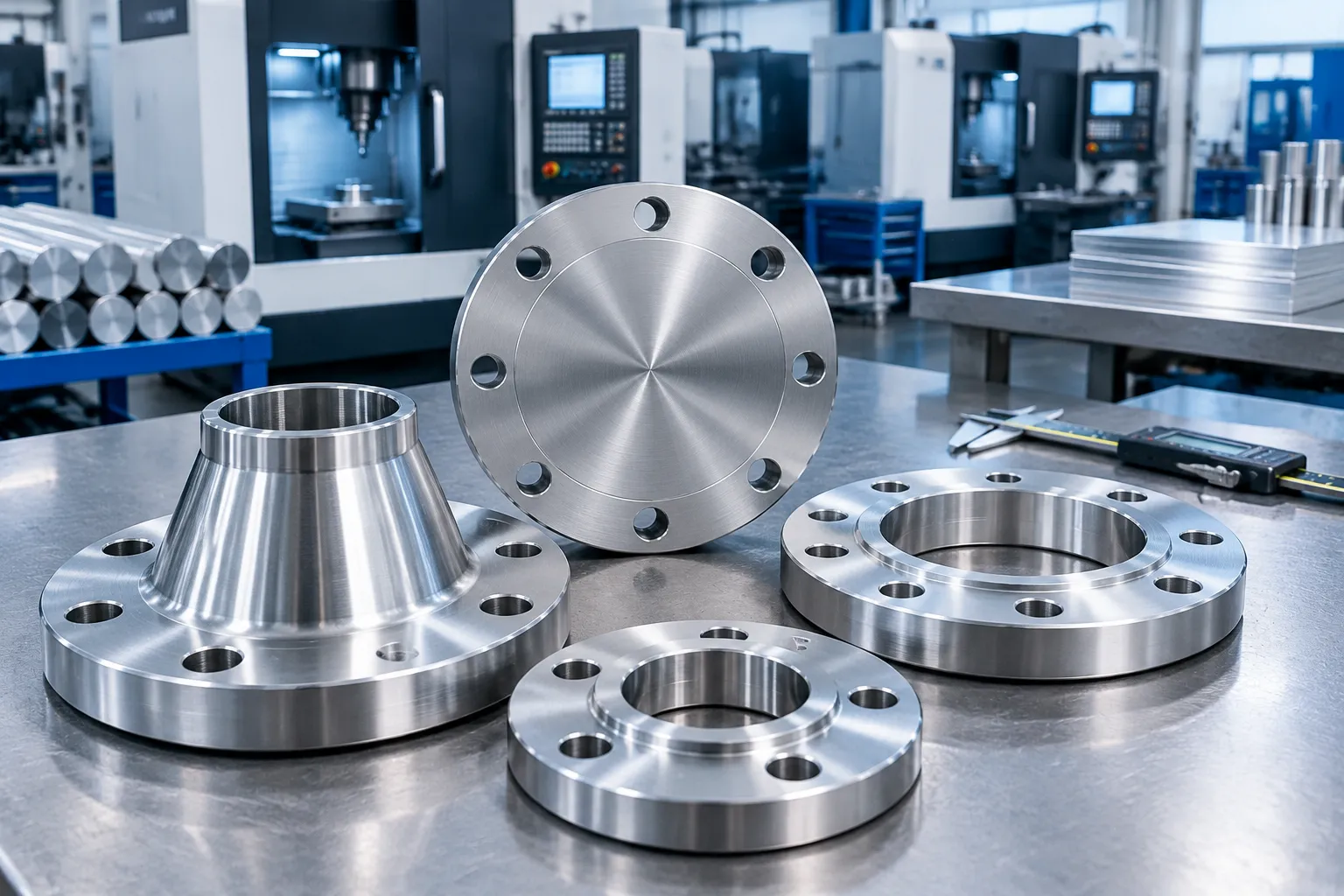

انواع فلنج آلومینیومی و مکانیزم عملکرد در اتصالات لوله‌کشی

فلنج‌ها اتصالاتی دیسکی‌شکل هستند که برای متصل‌کردن لوله‌ها، شیرآلات و مخازن تحت فشار به‌کار می‌روند و امکان باز و بسته‌شدن سریع سیستم را برای بازرسی، تعمیر و شست‌وشو فراهم می‌کنند. بر اساس نوع اتصال و کاربری خط، فلنج‌های آلومینیومی به دسته‌های زیر تقسیم می‌شوند:

• فلنج گلودار جوشی (Welding Neck): به دلیل دارا بودن گلوگاهی مخروطی، تنش‌های مکانیکی را به بدنه لوله منتقل کرده و بهترین انتخاب برای خطوط با دما و فشار بالا محسوب می‌شود.
• فلنج اسلیپ‌آن (Slip-on): لوله درون سوراخ فلنج قرار می‌گیرد و با جوشکاری داخلی و خارجی مهار می‌شود؛ نصبی آسان دارد و برای فشارهای متوسط عالی است.
• فلنج کور (Blind Flange): صفحه‌ای مسدودکننده و بدون سوراخ عبوری است که برای بستن انتهای مسیر خط لوله یا نازل مخازن تحت فشار نصب می‌شود.
• فلنج رزوه‌ای و لب‌جوینت (Lap Joint): بدون نیاز به جوش مستقیم، امکان هم‌راستاسازی سریع پیچ‌ها را در عملیات تعمیرات مداوم مهیا می‌سازد.

سناریوی کاربردی: در سیستم‌های خنک‌کننده آب‌شیرین صنایع دریایی خلیج فارس، مهندسان برای کاهش استهلاک سازه شناور، به‌جای فلنج‌های چدنی مستعد خوردگی، از فلنج اسلیپ‌آن ساخته‌شده از ورق آلومینیوم مقاوم به آب شور استفاده می‌کنند تا طول عمر شبکه پایپینگ به بیش از ۳ برابر ارتقا یابد.

برترین آلیاژها برای ساخت فلنج مقاوم؛ کدام گرید مهندسی‌تر است؟

انتخاب آلیاژ مناسب، استحکام کششی، مقاومت به سایش و رفتار حرارتی اتصال را تضمین می‌کند. در بررسی ساختار متالورژی مطابق راهنمای بهترین آلیاژ آلومینیوم، گریدهای زیر کاربرد محوری در تراشکاری و تولید این قطعات دارند:

• آلیاژ ۶۰۶۱-T6: پرکاربردترین متریال آلومینیومی با استحکام کششی قابل توجه، قابلیت جوشکاری استثنایی و عملکرد پایدار در مصالح مهندسی و اسکلت‌های سازه‌ای.
• آلیاژ ۵۰۸۳: معروف به گرید دریایی؛ به دلیل حضور منیزیم، حداکثر مقاومت را در برابر هیدرولیز و کلریدهای خورنده آب شور از خود نشان می‌دهد.
• آلیاژ ۷۰۷۵: با حضور روی و مس، آلیاژی با استحکام بسیار بالا معادل فولادهای ساختمانی است که در پروژه‌های فوق‌سبک صنایع هوایی و نظامی در اولویت قرار می‌گیرد.

مقایسه فنی: فلنج آلومینیومی در برابر فلنج فولادی

برای مهندسانی که در دوراهی انتخاب متریال پایپینگ هستند، فاکتورهای مکانیکی و محیطی نقش کلیدی ایفا می‌کنند:

استانداردهای ابعادی و کلاس‌های فشاری

فلنج‌های آلومینیومی عمدتاً بر پایه ابعاد مرجع استاندارد ASME B16.5 (انجمن مهندسان مکانیک آمریکا) و استانداردهای DIN طراحی و ساخته می‌شوند. از آنجا که مدول الاستیسیته و استحکام تسلیم آلومینیوم با فولاد کربنی تفاوت دارد، محاسبه حداکثر فشار مجاز (Pressure Rating) متناسب با کلاس‌های ۱۵۰ و ۳۰۰ بر اساس دمای کاری سیال تعیین می‌گردد. برای اتصالاتی که در مجاورت سازه‌های صنعتی و ساختمانی نصب می‌شوند، تلفیق فلنج آلومینیوم با قطعات استاندارد مانند پروفیل آلومینیوم تضمین‌کننده یکپارچگی ارگونومیک و سبکی کل شاسی است.

عوامل موثر بر قیمت و سفارش فلنج در آلوم صنعت

قیمت نهایی فلنج به متغیرهایی از قبیل نرخ روز شمش آلومینیوم در بورس کالا، گرید آلیاژی (تفاوت هزینه ۶۰۶۱ با ۷۰۷۵)، شیوه تولید (تراشکاری از گرده ورق، ریخته‌گری دقیق یا فورج) و همچنین پوشش‌های نهایی نظیر آنادایز سخت وابسته است. شما می‌توانید با مراجعه به آلوم صنعت، هرگونه مشخصات اختصاصی از قطر چند سانتی‌متر تا سایزهای بزرگ صنعتی را به همراه سرتیفیکیت معتبر متریال بدون واسطه تهیه نمایید.
